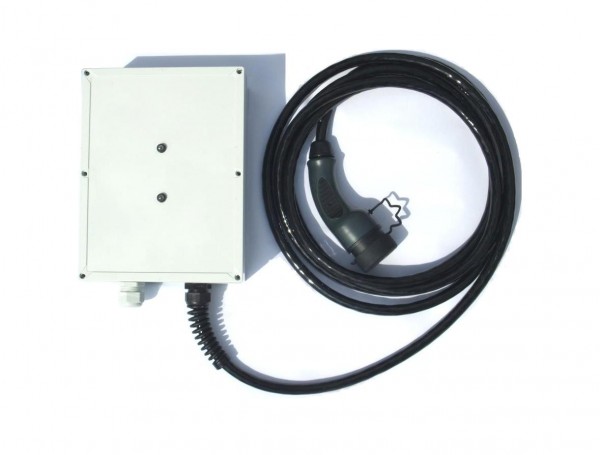

Wandladestation KLON 22kW, vorbereitet für Load Sharing, förderfähig in NRW

Art.-Nr. 10000320

NEU: Integrierter Gleichstromsensor DC 6mA ermöglicht den Anschluss an einen gewöhnlichen Fehlerstromschutzschalter Typ A auf Seiten der Hausinstallation. Es ist kein teurer Typ A EV oder B erforderlich!

Die Wandladestation KLON von EV PLUG TECHNOLOGIES bietet bewährte Technik und elegantes Design zu einem unschlagbaren Preis. Die KLON ist stufenlos einstellbar bis 32A / 400V / 22kW / 3-phasig und kann bei Bedarf in ein Lastmanagement eingebunden werden, z.B. mit anderen Ladestationen und/oder einer Photovoltaik-Anlage oder einem Blockheizkraftwerk.

Die Ladestation funktioniert gemäß der Mode 3 Ladebetriebsart für sicheres Laden. Die Ladestation kontrolliert, ob das Ladekabel richtig verbunden ist. An der KLON fließt nur Strom, wenn das Kabel sowohl am Auto als auch an der Ladestation sicher befestigt ist. Während des Ladevorgangs ist das Ladekabel verriegelt.

NEW: Integrated DC sensor 6mA allows for installation with a standard RCD type A in your home. No more need for expensive type A EV or B RCDs!

EV PLUG's KLON wall charger offers smart technology and sleek design at an unbeatable price. The KLON is continously adjustable up to 32A / 400V / 22kW / 3-phase and may be connected with a power management system, i.e. with other charging stations and/or photovoltaic (solar power) system or a generator set.

The charging station works in accordance with mode 3 charging mode for safe charging. The charging station checks that the charging cable is properly connected. Power only flows on the KLON when the cable is securely fastened to the car. During charging the charging cable is locked.

Elektrische Kenndaten

Nennstrom 6 bis 32A, 3-phasig oder 1-phasig

Netzspannung (Europa) 230/400V (1ph/3ph)

Netzfrequenz (Hz) 50 / 60

Allstromsensitiver DC Fehlerstromschutz 6mA zum Schutz des in der Hausinstallation zu installierenden RCD IΔN=30mA Typ A

Anschlüsse

Kabelzuführung Aufputz oder Unterputz

Anschlussquerschnitt bzw. Mindestquerschnitt  (abhängig vom Kabel und der Verlegeart)

- 5 x 2,5 mm² (16A Nennstrom)

- 5 x 6,0 mm² (32A Nennstrom), auch 5 x 10,0 mm² möglich

Steuereingang 0 bis 10VDC zur Leistungsregelung

Versorgungsklemmen Anschlussleitung:

- starr (min.-max): 2,5 – 16 mm²

- flexibel (min.-max): 2,5 – 16 mm²

Kabel Typ2 Ladekabel: bis zu 32A / 400 VAC gemäß EN 62196-1 und EN 62196-2 Länge 4,5m

Halterung aus Kunststoff (55 Grad abgewinkelt) für Typ 2 Stecker mit Entriegelungstaste beiliegend (Bild 2)

Ausgangsspannung (V) 230/400 VAC

Max. Ladeleistung (kW) 22

Funktion

Verriegelung mit Schlüsselschalter als Option lieferbar

Anzeige Grün für Betrieb, Blau für Laden

Mechanische Daten

Abmessungen (B x H x T) 232 x 302 x 110mm

IP-Schutzart Gerät IP54

Umgebungsbedingungen

Betriebstemperaturbereich (°C) -25 bis +55 (ohne direkte Sonneneinstrahlung)

Innerhalb des Betriebstemperaturbereichs wird der Ladestrom dauerhaft zur Verfügung gestellt.

Lagertemperaturbereich (°C) -25 bis +80

Zulässige relative Luftfeuchtigkeit (%) 5 bis 95 nicht kondensierend

Höhenlage (m) max. 3.000 m über Meeresspiegel

Schutzart Gehäuse IP54
