Produktinformationen "Interface Modul ESPX01 für ESP8266 (Ausgang 0-10V und Relais)"
Art.-Nr. 10826601

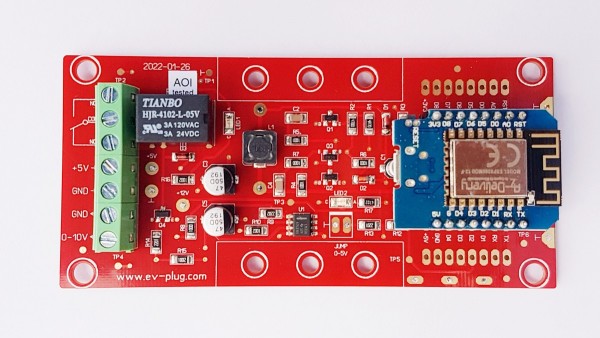

Leiterplatte ESPX01 zur Aufnahme des ESP8266 (D1 mini nicht im Lieferumfang) mit Relaisausgang 1x UM (potenzialfrei) und Analogausgang 0-10V (oder per Drahtbrücke 0-5V wählbar). Der 0-10V Ausgang ist kurzschlussfest. Für den Betrieb wird eine Spannungsversorgung von 5V/0,5A benötigt (nicht im Lieferumfang enthalten). Ein passendes Hutschienennetzteil gibt es unter der Art.-Nr. 10826651. Passende Clips für eine 35mm Hutschienenmontage unter Art.-Nr. 10000210.
Zur Anwendung kommt dieses Interface Modul bei allen Geräten die über einen 0-10V Eingang verfügen und sich darüber steuern lassen (Dimmer, Gartenleuchte, Frequenzumrichter, Ladesteuerung, usw.). Die Eingangsimpedanz dieser Geräte sollte mindestens 2200 Ohm oder mehr haben.
Bild 2: Steuerung über das Smartphone
Passendes 0-10V (in 0,1V Schritte einstellbares) Beispielprogramm für einen ESP8266 bitte telefonisch nachfragen. Bei einem selbst geschriebenen Programm für den ESP8266 kann mit dem Ausgang D1 das Relais geschaltet werden und der Ausgang D2 sollte so programmiert werden, dass er ein 1kHz PWM-Signal von 0 bis 100% ausgben kann (in 1% Schritte einstellbar).
1% = 0,1 Volt
20% = 2,0 Volt
67% = 6,7 Volt
100% = 10 Volt
