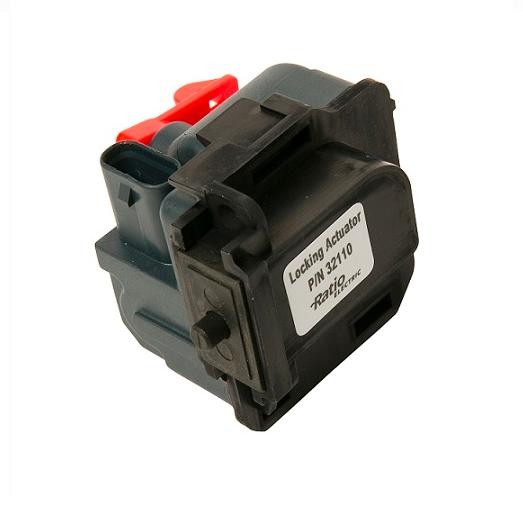

Produktinformationen "Verriegelungsbaustein für Typ 2 Steckdose"
Art.-Nr. 20032110
Die mechanische Verriegelung des Typ 2 Steckers erfolgt durch einen Kunststoffstift (Durchmesser = 5mm), der durch einen 12V (500mA) Gleichstrommotor ein- und ausgefahren werden kann, je nach Polung des Motors (Hub = 5mm). Dieser elektromechanisch angetriebene Verriegelungsbaustein kann direkt an die Typ 2 Steckdosen (Art.-Nr. 20032000 und 10032000) angeschraubt werden. Diese Typ 2 Einbausteckdosen haben bereits einen Anschraubflansch (Bild 2) für den Verriegelungsbaustein.
Zwei Montageschrauben und eine Gummidichtung sind im Lieferumfang enthalten. Passendes Anschlusskabel 1m mit Stecker erhältlich als Art.-Nr. 20032120 (nicht im Lieferumfang enthalten). Elektronische Steuerung nicht im Lieferumfang enthalten, da evtl. individuelle Anpassungen erforderlich sein können. Testschaltung in Bild 5 und Datenblatt unter Downloads.
Locking actuator, suitable for P/N 20032000 and 10032000. The actuator is driven by a 12V 500mA motor. A suitable cord is available under P/N 20032120.
