Fehlerstromschutzschalter elektronisch, allstromsensitiv (RCD)

149,00 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 5 Tage

  • 13230001
Art.-Nr. 13230001 Elektronischer Fehlerstromschutzschalter (6mA DC und 30mA AC) zum Nachrüsten... mehr
Produktinformationen "Fehlerstromschutzschalter elektronisch, allstromsensitiv (RCD)"

Art.-Nr. 13230001

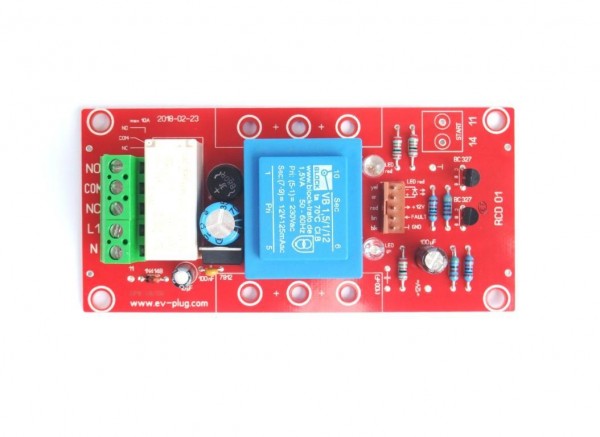

Elektronischer Fehlerstromschutzschalter (6mA DC und 30mA AC) zum Nachrüsten für alle dreiphasigen Ladeboxen (ICCB) und Ladestationen (EVSE) bis 22kW. Nach dem Auslösen durch einen Fehlerstrom (rote LED auf der Platine leuchtet auf), kann dieser Schutzschalter durch kurzes Unterbrechen der Versorgungsspannung (vorgeschalteter Leitungsschutzschalter für ca. eine Sekunde aus- und wieder einschalten) erneut aktiviert werden. Optional kann auch ein RESET-Taster (siehe Schaltplan) angeschlossen werden. Zur bereits vorhandenen roten LED auf der Platine, kann parallel eine weitere rote LED (min. Leuchtstärke = 2cd) an den Leitungen orange (+) und gelb (-) angeschlossen werden. Sie dient ebenfalls zur optischen Anzeige des Fehlers. Der LED-Vorwiderstand ist bereits auf der Platine. (RESET-Taster, TEST-Taster und eine zusätzliche rote LED sind nicht im Lieferumfang). Die grüne LED auf der Platine zeigt an, dass eine Versorgungsspannung angeschlossen ist und somit der Fehlerstromschutzschalter aktiviert ist. Es müssen die drei Phasenleitungen L1 (braun), L2 (schwarz), L3 (grau) und der Neutralleiter N (blau) durch die Bohrung geführt werden. Der Erdleiter PE (grün/gelb) darf nicht durch die Bohrung geführt werden, er muss nebenher geleitet werden. Bohrungsdurchmesser = 14mm. Ein potentialfreier Wechselschaltkontakt (1 x UM, max. 10A) steht am Ausgang zur Verfügung. Die Platine ist sowohl für Hutschienenmontage als auch für den direkten Einbau in die Leergehäuse mit der Art.-Nr. 13200200 und 13200205 geeignet. Abmessungen Länge = 110mm / Breite = 52mm / Höhe = 28mm. Passende Clips für Hutschienenmontage gibt es unter der Art.-Nr. 10000210.
